Сборка Ledgreen box

Сборка LedGreen Box

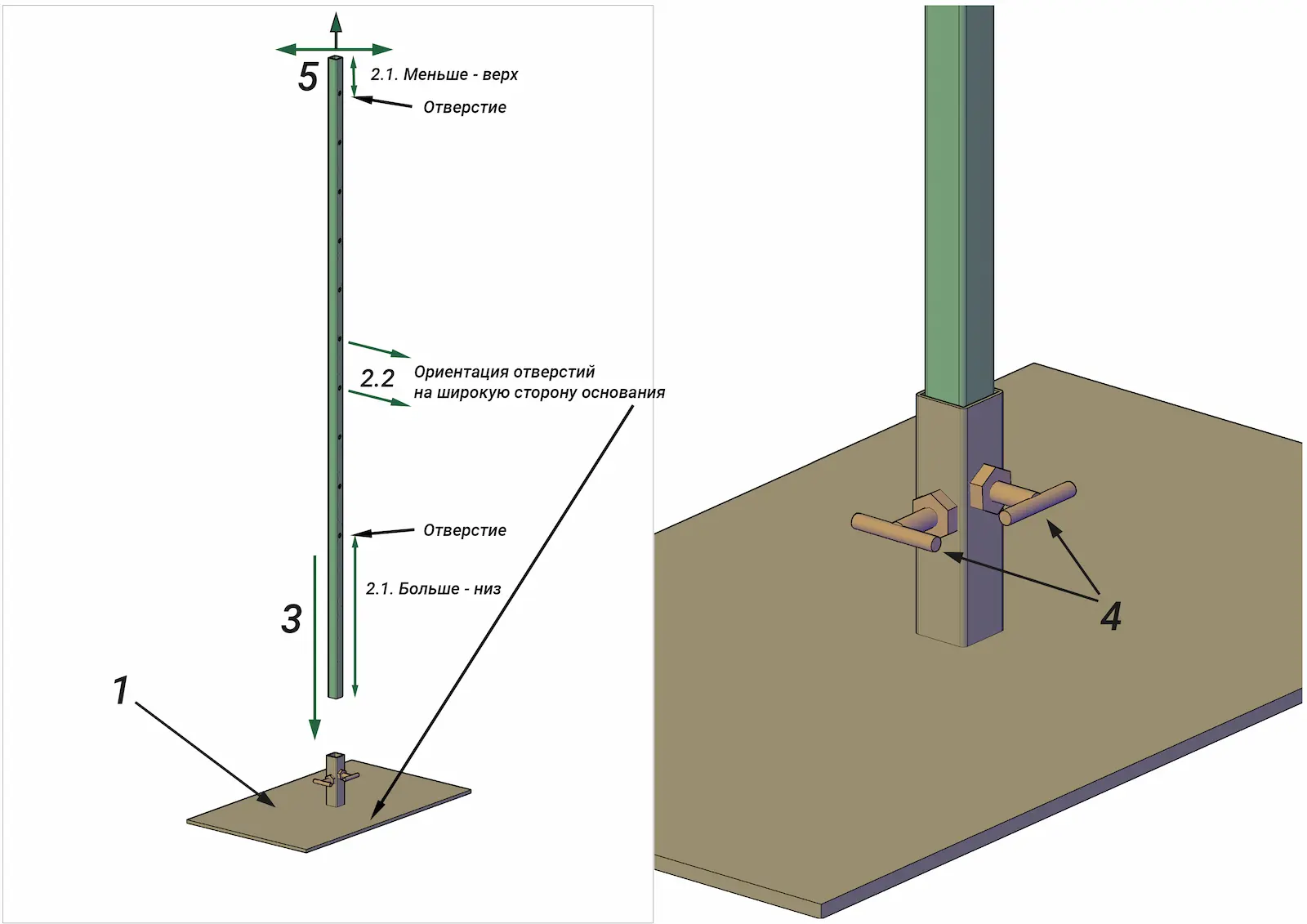

Шаг 1. Установка основания


Описание изображения
  1. Разместите основание на ровной устойчивой поверхности.
  2. Сориентируйте вертикальную стойку:
    • 2.1 Её нижняя часть та, у которого отверстия дальше от торца.
    • 2.2 Сторона с отверстиями должна быть ориентирована на широкую сторону основания.
  3. Вставьте вертикальную стойку в отверстие основания.
  4. Зафиксируйте низ штанги двумя винтовыми зажимами.
  5. Проверьте жёсткость фиксации центральной стойки.

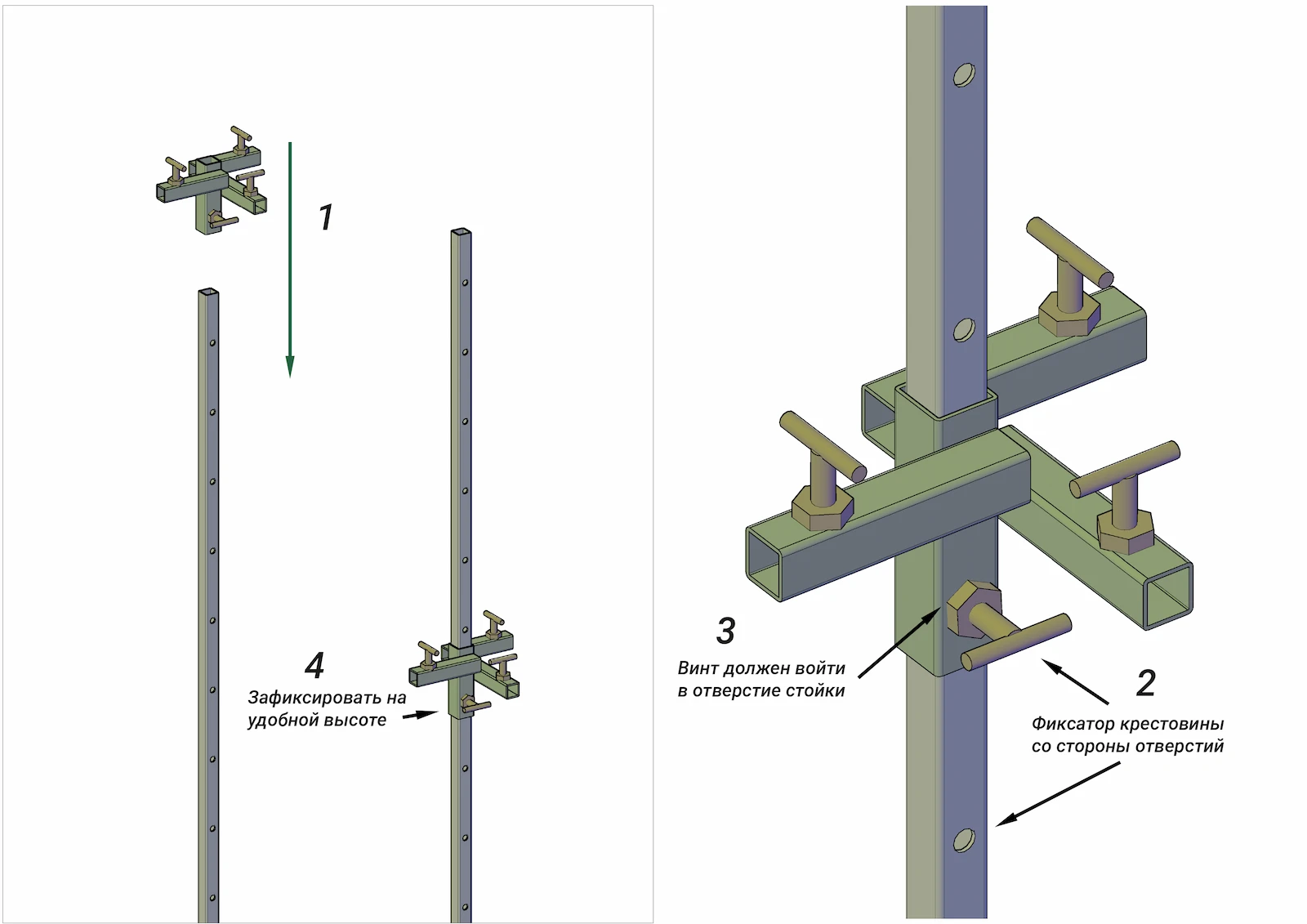

Шаг 2. Установка центральной крестовины

  1. Наденьте крестовину с тремя каналами на центральную стойку.
  2. Её ориентация: — два параллельных канала ориентированы вправо и влево, фиксатор крестовины на той стороне стойки, где отверстия.
  3. Важно, при закручивании торец винтового зажима должен попасть в одно из отверстий вертикальной стойки. Это гарантирует надежную фиксацию крестовины и всей опоры светильников от падения вниз.
  4. Выберите удобную для дальнейшего монтажа высоту и зафиксируйте крестовину.

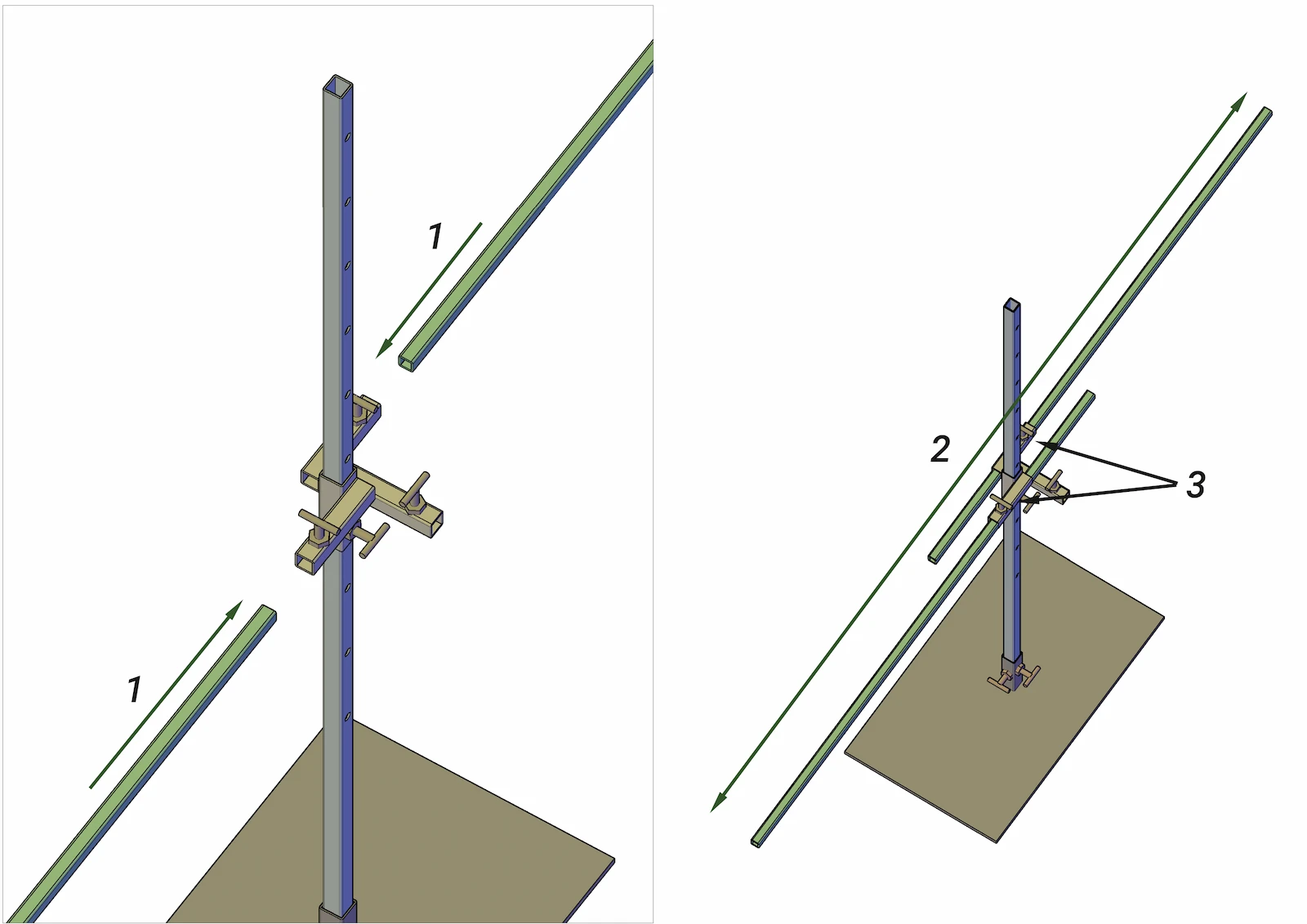

Шаг 3. Монтаж продольных направляющих


Установка продольных штанг

  1. Установите продольные штанги в параллельные каналы крестовины.
  2. Раздвиньте их на нужную длину.
  3. Зафиксируйте их положение резьбовым зажимом.

Здесь и далее, для фиксации горизонтальных штанг достаточно небольшого усилия при закручивании зажимов.

На этом этапе задаётся начальная длина рабочей зоны. Которая в дальнейшем может быть изменена.

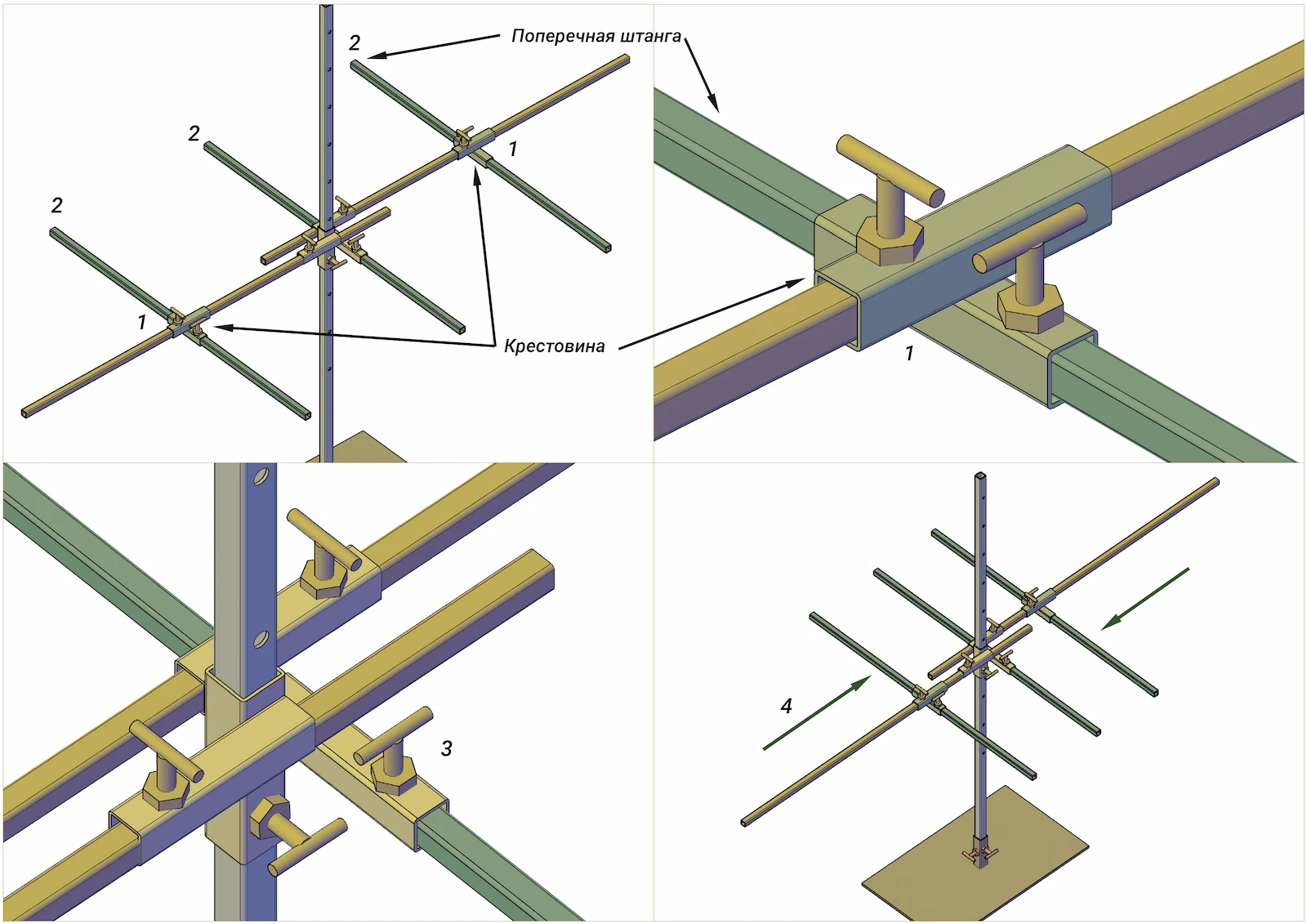

Шаг 4. Установка поперечных штанг


Установка продольных штанг

  1. На продольные штанги установите крестовины (1).
  2. В нижние каналы крестовин установите поперечные штанги (2).
  3. Так же поперечную штангу нужно установить в центральную крестовину (3).
  4. Временно сведите поперечины ближе к центральной стойке и зафиксируйте их. Это нужно для большей устойчивости системы на этапе сборки. Когда все будет собрано разведете их на нужное расстояние.

Важно: поперечные штанги должны быть расположены симметрично.

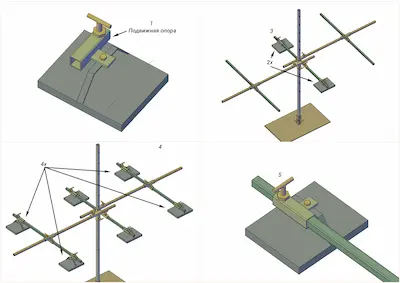

Шаг 5. Крепление светильников


Установка продольных штанг
Светодиодные прожектора электропроводкой объединены в группы:
  • По два прожектора. Устанавливаются на центральную поперечную перекладину.
  • По четыре прожектора. Устанавливаются на боковые перекладины.
  1. Закрепите светильники на подвижных опорах (1).
  2. Установите опоры со светильниками на поперечные штанги (2).
  3. Начните с центральной. Здесь устанавливаются группа по два прожектора.
  4. На боковые поперечины установите группу по четыре прожектора.
  5. Закрепите их положения зажимами.
  6. Электрические провода зафиксируйте на поперечинах липучками.
Важно: светильники должны быть направлены строго вниз.

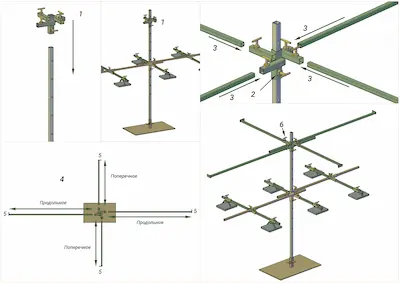

Шаг 6. Сборка каркаса светоотражающей пленки


Установка продольных штанг
  1. Установите крестовину крепления светоотражающей пленки.
  2. При фиксации зажим должен попасть в отверстие стойки.
  3. В каналы крестовины установите штанги для крепления отражателя.
  4. Длинные устанавливаются в продольном направлении, короткие в поперечном.
  5. Площадки на торцах штанг должны быть расположены по наружным краям.
  6. Зафиксируйте штанги зажимами.
  7. Проверьте симметрию и устойчивость.
Каркас задаёт форму и габариты отражающей оболочки.

Шаг 7. Установка отражающей оболочки

  1. Заведите отражающую пленку за систему и сориентируйте её так. чтобы середина пленки была напротив торца дальней короткой штанги.
  2. Прижмите пленку к площадке на торце и зафиксируйте прищепкой.
  3. Тоже самое сделайте с правым и левым краем.
  4. Сведите концы пленки вместе и зажмите их на торце ближней короткой штанги.
  5. Убедитесь, что пленка закрывает все стороны.
  6. В дальнейшем вам не раз придется раскрывать пленку для доступа к растениям, для этого будет достаточно снять только последнюю прищепку и развести края пленки.

Шаг 8. Подключение электропитания


Установка продольных штанг
  1. Установите крестовину крепления светоотражающей пленки.
  2. При фиксации зажим должен попасть в отверстие стойки.
  3. В каналы крестовины установите штанги для крепления отражателя.
  4. Длинные устанавливаются в продольном направлении, короткие в поперечном.
  5. Площадки на торцах штанг должны быть расположены по наружным краям.
  6. Зафиксируйте штанги зажимами.
  7. Проверьте симметрию и устойчивость.
Каркас задаёт форму и габариты отражающей оболочки.

Шаг 9. Расстановка прожекторов


korrekcziya 1 800 rh
  1. Разместите рассаду вокруг центральной стойки.
  2. После расстановки всей рассады, когда будет видна площадь, которую необходимо осветить, нужно отрегулировать положение крайних поперечен.
  3. Для определения их оптимального положения нужно разделить расстояние от середины до края рассады на три части. Поперечину нужно устанавливать на границе между второй и третьей частями от середины, то есть ближе к краю.
  4. Отрегулируйте высоту светильников перемещая центральную крестовину.

Шаг 10. Финальная настройка


korrekcziya 1 800 rh
  1. Включите систему.
  2. Проверьте равномерность освещения.
  3. При необходимости:
    • измените количество активных светильников,
    • скорректируйте их положение,
    • отрегулируйте высоту крестовины.
  4. Система готова к эксплуатации.
